1技術要求

1.1母線的截面形狀

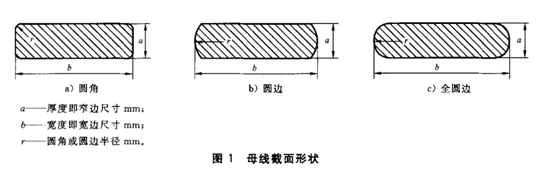

母線的截面形狀如圖1所示。圓邊母線截面的圓弧應相對于產品軸線完全對稱，圓弧轉角處應進行過渡處理。全圓邊母線圓邊半徑“r”應為厚度“a”的一半。圓角、圓邊和全圓邊的半徑“r”及其偏差應符合1.5的規定。

1.2銅合金母線的技術指標

銅合金母線的各項技術指標如無規定，即與銅母線規定一致。

1.3銅和銅合金母線化學成分

銅和銅合金母線化學成分應符合表1規定。

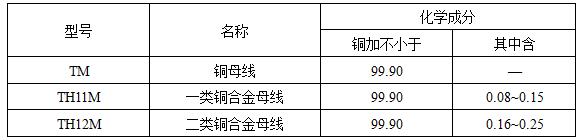

表1銅和銅合金母線化學成分

1.4尺寸及偏差

1.4.1銅和銅合金母線的截面尺寸范圍為:

1.4.2銅和銅合金母線厚度a的偏差由其寬度b決定，應符合表2規定。

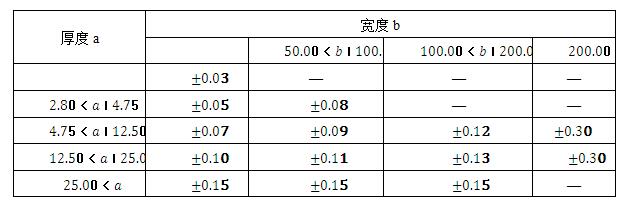

表2銅和銅合金母線厚度偏差     單位為毫米

1.4.3銅和銅合金母線寬度b的偏差應符合表3規定。

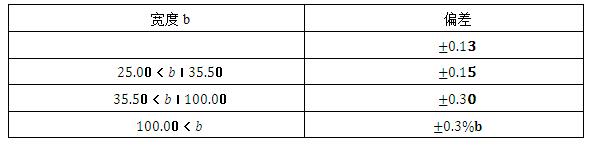

表3銅和銅合金母線寬度偏差      單位為毫米

1.5銅和銅合金母線的圓角及圓邊半徑

1.5.1成品銅和銅合金母線當 時，可以有半徑不大于1.5mm的圓角，當 時可以有半徑不大于2.0mm的圓角。

1.5.2如特殊需要，銅和銅合金母線可有半徑r符合表4規定的圓角。

表4銅和銅合金母線寬度偏差     單位為毫米

1.5.3如特殊需要，銅和銅合金母線可有半徑r符合表5規定的圓邊。

表5銅和銅合金母線圓邊半徑     單位為毫米

1.5.4如特殊需要，銅和銅合金母線可有全圓邊，全圓邊半徑r應為銅和銅合金母線厚度a的一半，全圓邊半徑偏差為(0~12.5%)amm。

1.6銅和銅合金母線截面積

1.6.1圓角銅和銅合金母線截面積S按下式計算:

1.6.2圓邊銅和銅合金母線截面積S按下式計算:

1.6.3全圓邊銅和銅合金母線截面積S按下式計算:

1.7平直度

1.7.1窄邊平直度

硬態銅和銅合金母線在1m長度內窄邊平直度應不超過表6的規定。

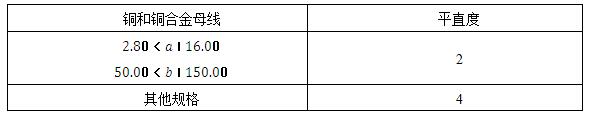

表6銅和銅合金母線窄邊平直度     單位為毫米

1.7.2寬邊平直度

硬態銅和銅合金母線在1m長度內寬邊平直度應不超過5mm。

1.7.3平直度測量方法

將規定長度試樣的被測面置于基準平板上，用塞尺直接測量被測面和基準平面間最大間隙距離

1.8機械性能

1.8.1抗拉強度、伸長率及硬度

銅和銅合金母線的抗拉強度、伸長率及硬度應符合表7規定。

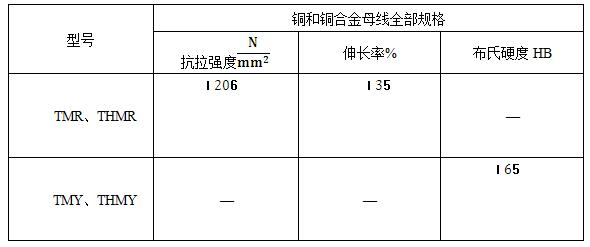

表7銅合銅合金母線抗拉強度、伸長率和硬度

1.8.2.1銅和銅合金母線的寬邊彎曲900，表面應不出現裂紋，彎曲圓柱的直徑應按厚度a的尺寸選定，應符合表8規定。

1.8.2.2如需彎曲銅和銅合金母線的窄邊，其彎曲角度和彎曲半徑由供需雙方協商規定。

1.9電性能

1.9.1銅和銅合金母線20℃時的電阻率應符合表9規定。

表8寬邊彎曲直徑     單位為毫米

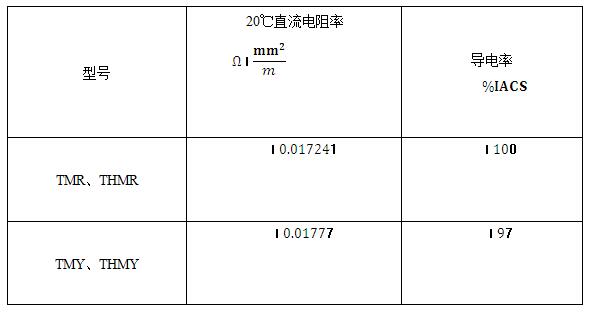

表9銅和銅合金母線電阻率

1.9.2計算時，20℃時的銅和銅合金母線的物理參數應取下列數值:

線膨脹系數:

電阻溫度系數: TMR、THMR型 ；

TMY、THMY型 。

1.10接頭

成品銅和銅合金母線不允許有接頭。

1.11表面質量

1.11.1銅和銅合金母線表面應光潔、平整，不應有與良好工業產品不相稱的任何缺陷。

1.11.2銅和銅合全母線圓角、圓邊處不應有飛邊、毛刺及裂口。

2試驗

銅和銅合金母線產品應按表10的規定進行試驗。

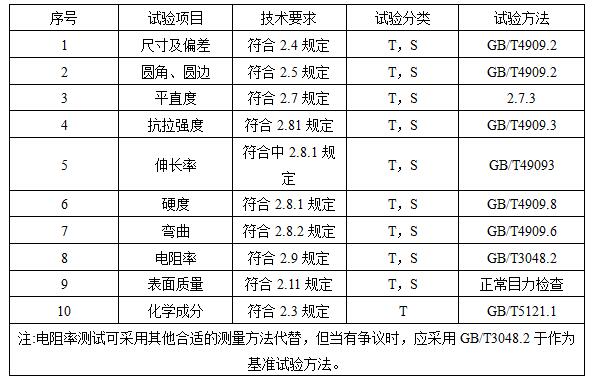

表10試驗要求

3交貨長度和質量

3.1每根銅和銅合金母線的交貨長度應符合表11規定。

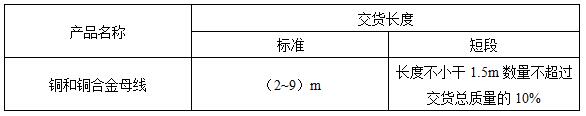

表11交貨長度

3.2銅和銅合金母線按重量交貨時應符合表12規定。

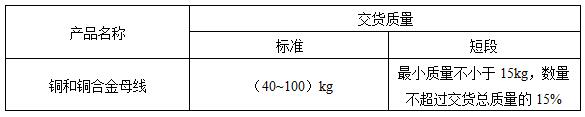

表12交貨質量

3.3根據雙方協議，允許任何長度或質量的銅和銅合金母線交貨

4檢驗規則

4.1檢驗分類

本部分規定的檢驗分為出廠檢驗和型式檢驗

4.1.1每一批量產品交貨時必須進行出廠檢驗，出廠檢驗為抽樣試驗(代號S)。每一批量產品應由供貨方質量檢驗部門進行抽樣試驗合格方可出廠。

4.1.2型式檢驗對產品質量進行全面考核，即對本標準規定的技術要求全部項目進行型式試驗(代號T).

4.1.3試驗項目和試驗類別應符合表10規定。

4.2抽樣規則

產品的抽樣規則由供需雙方協商確定，如需方未提出要求，則按供貨方的規定執行。

4.3合格判定

所有試驗項目的試驗結果均應符合表10的規定。

出廠檢驗有任一項不合格時，應對不合格試驗項目進行加倍抽樣試驗，如仍不合格，應進行100%檢驗，其中合格的產品可以提供交貨。

5產品合格證及包裝、標志、運輸和貯存

5.1產品合格證

每件包裝內應附有供貨方質量檢驗部門簽發的產品合格證;每批產品并應附有供貨方質量檢驗部門出具的出廠檢驗報告

5.2包裝

按長度交貨時應為成捆或成箱包裝，按質量交貨時應成盤、成圈或成捆包裝。每個包裝件應為同一型號、同一規格，成卷或成盤的包裝件，產品應為一整根產品應妥善包裝，至少捆扎三處，并用麻布或類似材料包扎。應有防潮、防腐及防機械損傷措施。

5.3標志

每個包裝件上應附有標簽標明:

a)制造廠名稱、商標和廠址;

b)產品名稱;

c)產品型號、規格;

d)產品批號:

e)毛重、凈重、定長、根數;

f)出廠日期:年月日;

5.4運輸和貯存

在正常的裝卸、運輸和貯存中，應注意避免損傷產品。
